產品概述

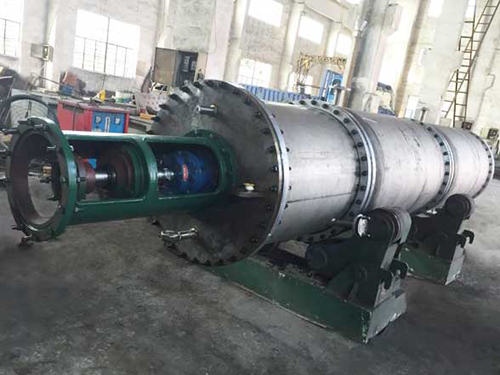

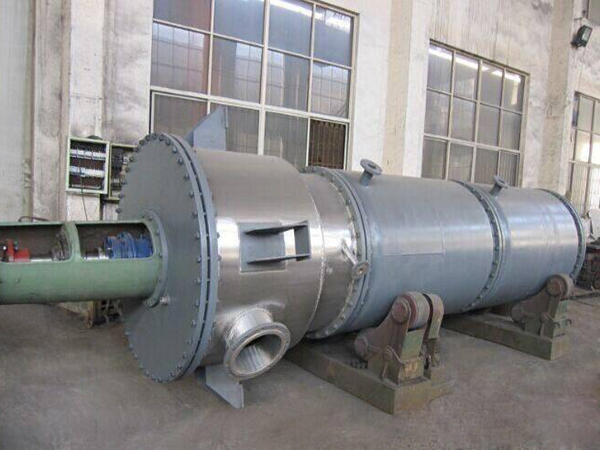

離心式刮板薄膜蒸發器是殼體外部裝有加熱蒸汽夾套，其內部裝有可旋轉的刮板，刮板由圓簡中心的旋轉軸帶動。原料液由蒸發器上部沿切向加入后，在重力和旋轉刮板的帶動下沿殼體的內壁面形成下旋的薄膜，完成液由底部排出器外，二次蒸汽則經除沫器后由上部排出。這種蒸發器的突出優點是對物料的適應性很強，對高黏度、易結晶、易結垢、含懸浮物或兼有熱敏性料液的蒸發均適用。
蒸發器性能特點
真空壓降小
物料汽化氣體從加熱面送到外置的冷凝器，存在一定的壓差。在一般的蒸發器中，這種壓力降（△p ）通常是比較高的，有時甚至高得難以接受。而刮板式薄膜蒸發器有較大的氣體穿越空間，蒸發器內壓力能看成與冷凝器中的壓力幾乎相等，因此，壓力降很小，真空度可達5mmHg。
操作溫度低
由于上述特性，這使得蒸發過程可以保持在較高真空度條件下進行。由于真空度的提高，與之相應的物料沸點迅速降低，因此，操作可以在較低溫度下進行，降低了產品的熱分解。
受熱時間短
由于刮板式薄膜蒸發器的結構，刮膜器具有泵送作用，使得物料在蒸發器內的停留時間很短；另在加熱的蒸發器上由于薄膜的高速湍流使得產品不會滯留在蒸發器表面。因此，特別適用于熱敏性物料的蒸發。
蒸發強度高
物料沸點的降低，增大了同熱介質的溫度差；刮膜器的功能，減小了呈現湍流狀態的液膜厚度，降低了熱阻。同時，在這過程中抑制物料在加熱面結壁、結垢，并伴有良好的熱交換，因此，提高了刮板式薄膜蒸發器的總傳熱系數。
技術參數
|
項目型號 |
LG0.8 |
LG1.5 |
LG2.5 |
LG4 |
LG6 |
LG10 |
|
換熱面積 m² |
0.8 |
1.5 |
2.5 |
4 |
6 |
10 |
|
蒸汽壓力 MPa |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
|
真空度 KP |
70 |
70 |
70 |
70 |
70 |
70 |
|
蒸發量 kg/n |
160 |
300 |
500 |
800 |
1200 |
2000 |
|
能耗 kg/n |
168 |
315 |
525 |
840 |
1260 |
2100 |
|
電機功率 KW |
1.1 |
1.5 |
2.2 |
4 |
5.5 |
11 |
|
轉速 rpm |
300 |
300 |
280 |
134 |
134 |
88 |
|
設備高度 mm |
2500 |
3295 |
4100 |
5180 |
5800 |
7800 |
